智能視頻分析邊緣網關(增強版)

智能視頻分析邊緣網關是一款針對多個網絡攝像機匯聚接入的高清視頻流，通過產品內置的深度學習AI算法模型，對人、車、物等多種類型目標進行實時檢測與識別，對異常行為事件進行實時分析和預警，并實現AI事件結構化數據推送功能，產品搭載專用高性能硬件視頻解碼處理單元與神經網絡推理加速計算單元，是一款具備5G+AI+8K能力的高性價比邊緣計算智能設備。

成都瀚視智能技術有限公司

智能視頻分析邊緣網關

產品手冊

版權所有 ? 成都瀚視智能技術有限公司2022。公司非經本公司書面許可，任何單位和個人不得擅自摘抄、復制本文檔內容的部分或全部，并不得以任何形式傳播。

產品簡介

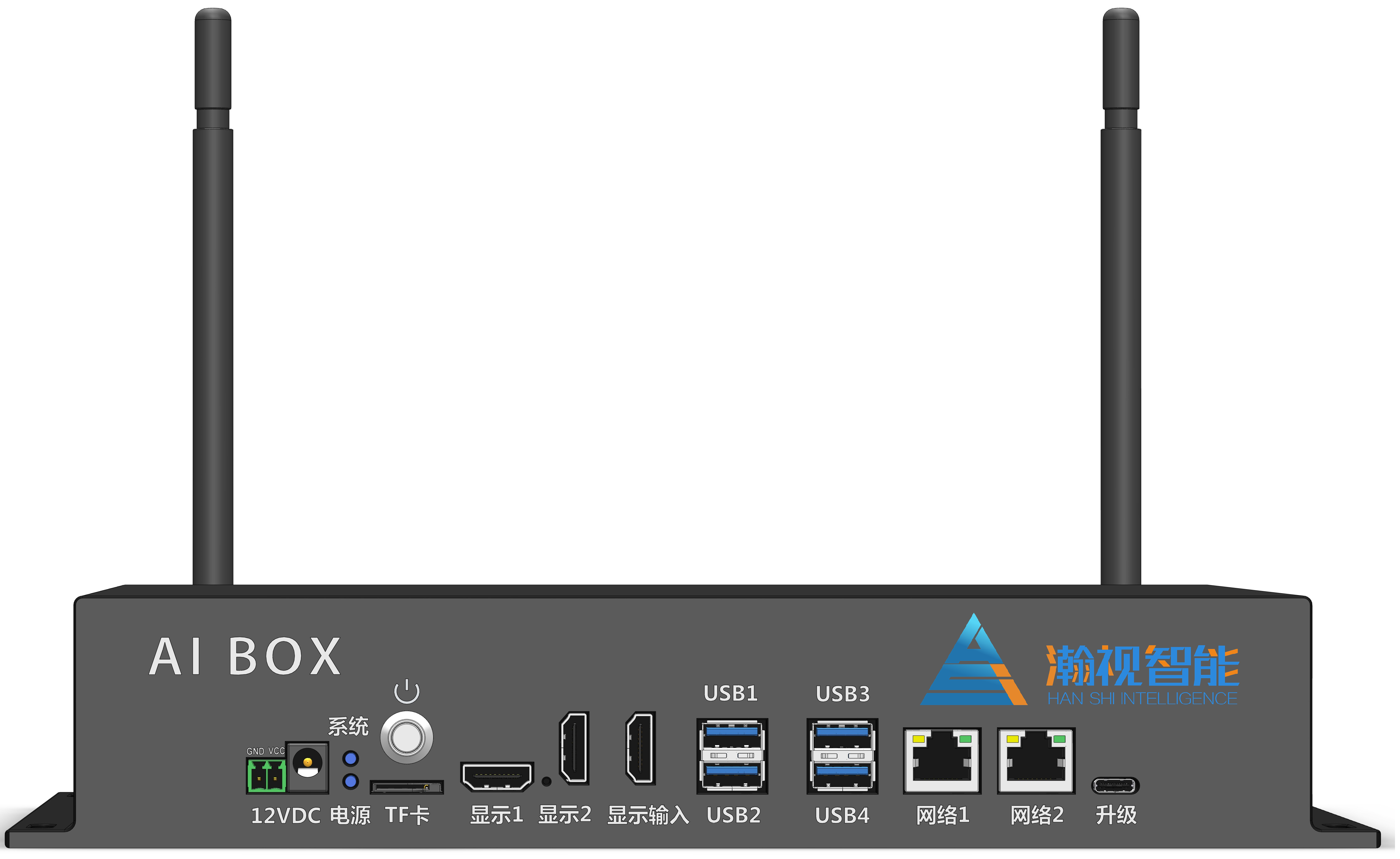

圖 1 產品前面板外觀

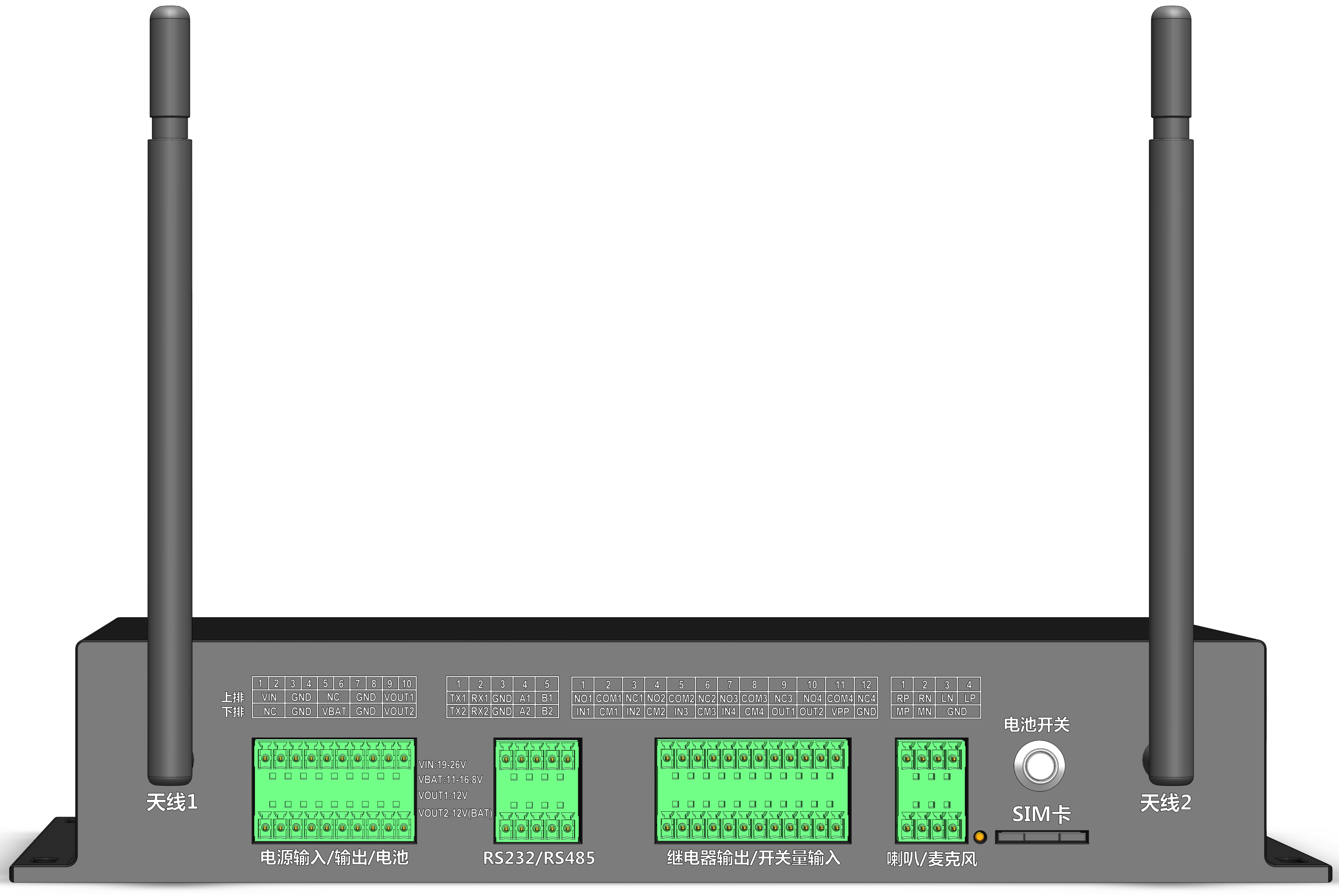

圖2 產品后面板外觀^[1]

產品亮點

業界領先高性能AI邊緣計算硬件平臺，內嵌神經網絡計算加速硬件引擎
視頻內容邊緣分析計算，節省大量視頻傳輸帶寬成本消耗
支持8/16路1080P視頻流的實時視頻內容分析，秒級結果輸出
嵌入式Linux系統低功耗、高穩定性
實時視頻分析畫面通過HDMI顯示設備直觀呈現
具備多個RS485、RS232接口，支持與外部設備見的訪問控制擴展功能
具備多個輸入、輸出IO接口，支持開關量信號觸發和繼電器開關控制
多個USB3.0高速接口方便易用，支持大容量、高速文件存取
支持4G/5G接入，可應用于戶外無光纖寬帶網絡覆蓋場景
支持告警推送API接口，便于第三方軟件平臺系統集成
體積緊湊，廣泛適應多種安裝場景
支持定制化場景訓練模型，助力行業客戶應用快速落地
支持智能視頻分析安全預警平臺的接入與統一管理，進行設備集群管理、消息推送、數據應用、報警聯動、算法模型在線升級等應用，滿足客戶更高級的業務需求^[2]

組網方式

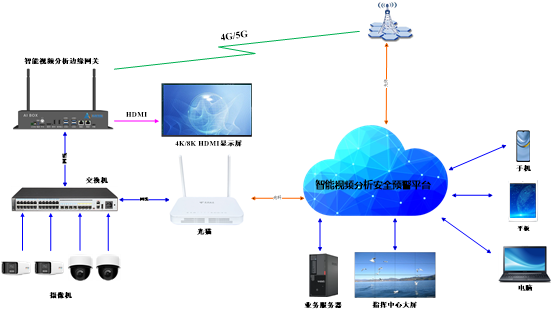

圖3 產品應用系統組網拓?fù)鋱D

產品功能

表格 1 產品軟件功能表

系統登錄	支持本地或遠程通過用戶名和密碼Web瀏覽器訪問控制臺
視頻管理	支持網絡視頻流地址和本地視頻接入配置多路AI分析畫面實時預覽原始接入視頻流存儲
智能分析	支持多個不同AI模型并行分析和目標識別支持檢測目標類型加框和中文標識渲染輸出支持AI分析告警語音和彈窗提示支持AI分析告警時間圖片和結構化數據存儲 支持AI分析告警事件觸發錄制短視頻支持對任意視頻通道AI分析算法置信度、目標分?jǐn)?shù)個性化配置
告警設置	支持目標進入?yún)^(qū)域、目標出現、目標移動、目標離開區域、目標個數超閾值、目標區域內停留時間超閾值、目標離開指定區域時間超閾值等7種規則設置支持AI分析告警結構化數據推送第三方平臺地址配置
視頻傳輸	AI分析實時視頻傳輸?shù)胶蠖似脚_(tái) 原始接入視頻流傳輸?shù)胶蠖似脚_(tái) 支持最多10個用戶從設備端拉取任意通道視頻流
設備管理	本地或遠程配置設備IP、IP掩碼、網關、DNS網絡參數 本地或遠程更新AI模型本地或遠程更新應用軟件本地或遠程重啟設備
控制功能	聯動控制網絡IP音柱語音播報 聯動控制LED條形顯示屏字幕輸出聯動控制聲光報警器開啟/關閉
顯示功能	支持AI分析實時畫面輸出到HDMI設備：1、四分屏畫面模式；2、各通道畫面輪流切換模式；3、固定顯示某一通道畫面模式

硬件規格

表格 2 硬件技術規格表

處理器	ARM	8核ARM處理器，最高主頻2.4GHz
內存	DDR	8GB DDR4
存儲	EMMC5.1	32GB
AI基礎算力	NPU	6TOPS(INT8)
電源	輸入	電壓DC12V(前面板)或者DC24V(后面板)
視頻顯示	HDMI輸出	1個HDMI2.1和1個HDMI2.0，最高支持8KP60顯示
視頻采集	HDMI輸入	最高支持4KP60輸入
網絡	以太網	2個千兆網口
	5G	選配，最大下行速率為2.4Gbps，最大上行速率為1Gbps
	4G-LTE	選配，最大下行速率為150Mbps，最大上行速率為50Mbps
外設訪問	串行通信接口	2個RS232, 2個RS485
定位	GNSS	選配，支持北斗和GPS（需配置4G或5G模組）
其他接口	USB	3個USB3.0 和1個USB2.0
	擴展存儲1	1個TF卡接口，最大支持2TB
	擴展存儲2	選配，HDD或者SSD硬盤
	擴展算力卡	選配，支持靈汐HM100模組
	音頻	2個10W@8歐姆喇叭接口，1個MIC
	開關量輸入和繼電器輸出	4個IO輸入，4個繼電器開關
	鋰電池	支持鋰電池內置（選配）和外置
	LED	1個電源狀態指示，1個系統運行狀態指示，藍色雙燈
功耗	典型工作場景（8路視頻AI分析處理）功耗	≤8W
物理參數	尺寸	300mm(L) x225mm(W) x 55mm(H)(不含天線)
物理參數	重量	約1kg
環境適應性	工作溫度	-10°C 到 60°C
	存儲溫度	-40°C 到 85°C
	相對濕度	5% 到 90%，非凝結
	大氣壓力	86kPa 到 106kPa

訂購信息

表格 3 產品訂購信息表

	基礎版EVAG1000-B	增強版EVAG1000-E
平臺配置	8核ARM處理器，8GB內存，32GB板載存儲	8核ARM處理器，8GB內存，32GB板載存儲
AI基礎算力	6TOPS	6TOPS
5G	無	選配
4G-LTE	無	選配
GNSS模組	無	選配，支持GPS和北斗
硬盤存儲擴展	無	選配，支持HDD和SSD硬盤
算力卡擴展	無	選配，支持靈汐HM100模組(32TOPS)
內置鋰電池	無	選配，支持內置45W鋰電池
