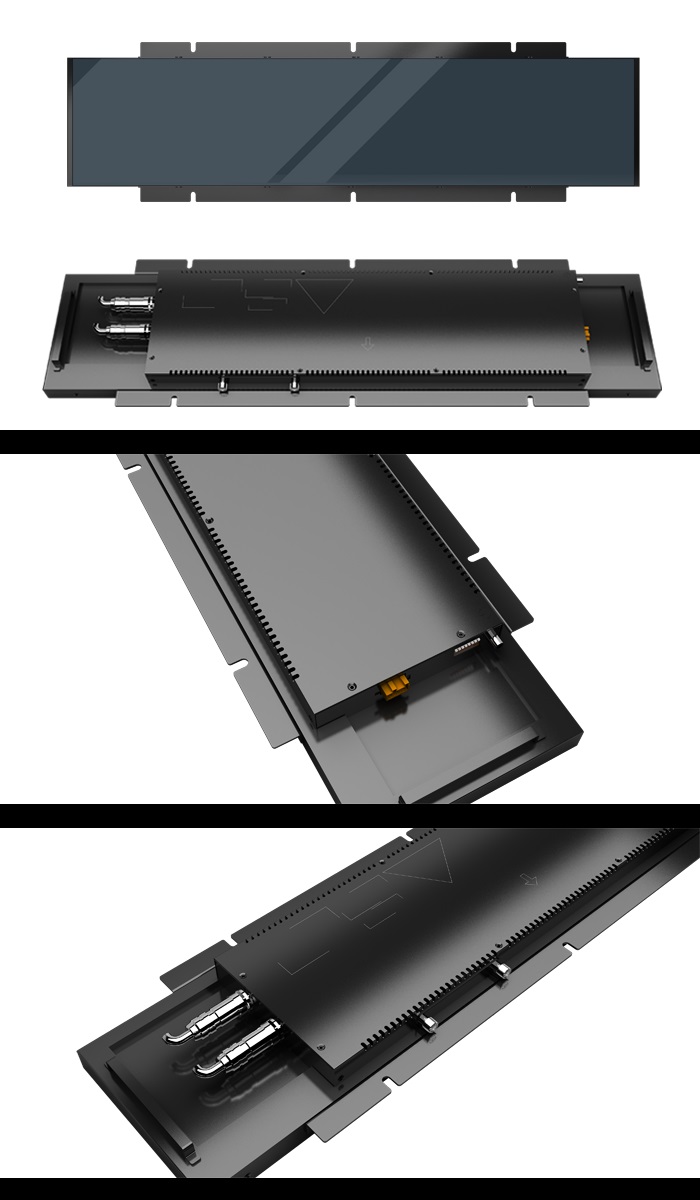

產品外觀

產品參數

注：根據不同使用場景，可定制28英寸、36.6英寸、38英寸、48英寸等系列產品。

硬件規格

Figure 核心主板實物圖

硬件特性

• 采用NXP（原飛思卡爾）I.MX6工業級方案，性能穩定

• 針對地鐵行業PIS動態地圖、數字媒體顯示應用行業精心設計

• 板卡尺寸緊湊、布局合理、最大程度滿足各種形態顯示屏客體內部結構安裝和布線

• 對外接口均采用工業級連接方式，加固充分，保證在惡劣振動環境下的連接可靠性

• 關鍵器件選用歐美大廠品牌如Qualcomm，MAXIM，NXP，MPS等，保證工業行業長期應用的高可靠性和極低的故障率

• PCB采用多層高密度單板整體設計，集成度高，保證高速電路信號質量和工作穩定性

• PCB表面采用沉金工藝，保證良好的焊接可靠性及批量生產的一次直通良率

• 系統運行狀態、告警的LED指示功能，便于后期現場運維人員進行快速故障排查診斷

• 采用獨立外部硬件看門狗設計，可保證軟件異常造成死機后快速自愈

• 有多個商用地鐵動態地圖項目案例，且已批量部署

軟件特性

• 采用Freescale官方穩定linux+QT系統版本

• 啟用內部VPU功能模塊實現實時視頻數據流的硬件加速處理，極大降低CPU的負荷

• 支持動態地圖界面區域及視頻播放區域的同屏幕顯示，基本覆蓋當前所有地鐵PIS行業動態地圖及視頻廣告界面需求，且靈活支持界面風格更換及布局調整

• 動態地圖支持功能界面：全線路圖、局部放大圖、起點站、終點站、當前站、下一站、當前日期和時間、開門側、當前車廂信息

• 界面風格模板支持直線型、分支型、環形等主流布局界面

• LCD報站功能，在運行過程中播報當前站點、下一站點、開門側等信息

• 視頻站點聯動功能，可以將跟站點相關視屏儲存在大容量的存儲卡中，當列車到達一個站點時，播放與跟該站點相關聯的廣告視頻

• 音量調節功能，通過前端服務器控制報文下發可以及時調整音量大小

• UI切換功能，通過前端服務器控制報文下發可以及時調整視頻顯示區域的位置（左側/右側）

• LCD終端視頻流組播目的地址可通過前端管理軟件靈活配置

• 起始站點，發車收車時間配置功能

• 網絡升級功能，可基于局域網批量升級所有LCD終端軟件，便于現場維護同時節省工作量

• 全車統一管理、集中控制，版本更新一鍵升級，故障診斷自我識別

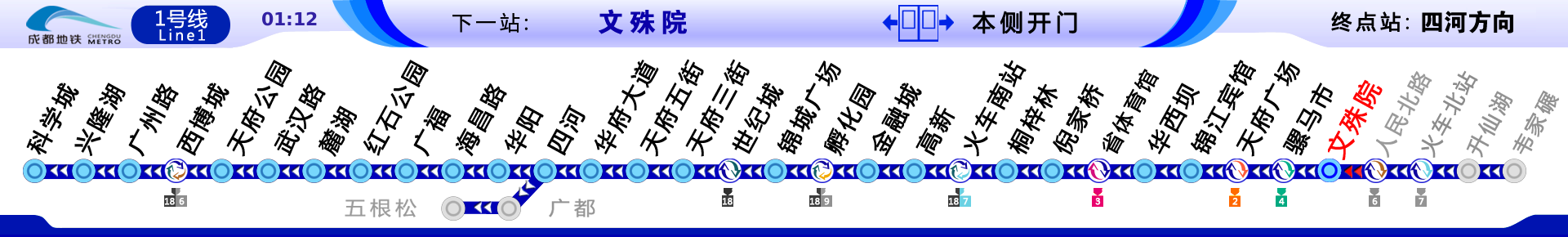

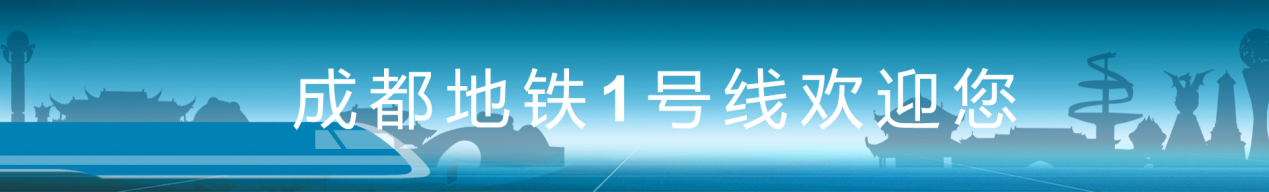

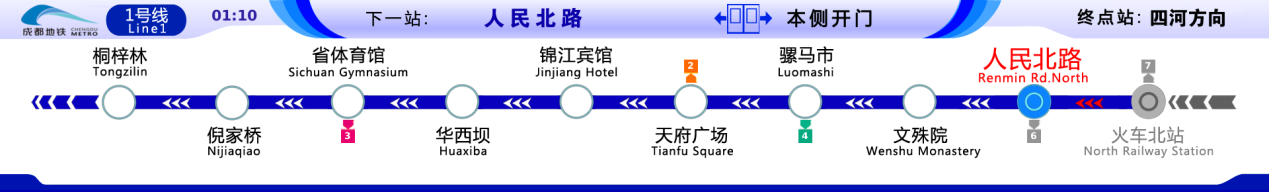

演示界面

應用行業

• 可廣泛應用于交通運輸、金融行業、工業控制、數字標牌、教育培訓、商業零售、醫療健康、游戲娛樂等
